Cara pembuatan manifold hidroponik atau pembagi air nutrisi, modal hanya 30 ribu

Kali ini tanamanhidroponikku akan memberikan tutorial bagaimana cara pembuatan manifold hidroponik atau yang biasa kita kenal dengan nama pembagi air nutrisi, biasanya manifold ini digunakan dalam sistem DFT hidroponik, jadi air nutrisi ditampung terlebih dahulu didalam manifold sebelum dialirkan kedalam pipa peremajaan tanaman, bagaimana cara pembuatannya, ikuti langkah-langkah berikut ini:

1. Siapkan peralatan dan bahan sebagi berikut Floksock 1" x 2" (1 buah), Clean Out/CO 2" (1 buah), lem pipa, mata bor 4.5 mm, hand tap M5, penggaris, pensil, kertas, seltip putih untuk drat, nepel ulir 5mm hidroponik, dan juga hand bor.

2. Setelah semua bahan dan peralatan disiapkan langkah selanjutnya adalah melakukan pembuatan mall untuk membantu proses pemasangan nepel 5 mm hidroponik. Kenapa diperlukan mall ini karena kita akan kesulitan menentukan titik tengah dari lingkaran yang nantinya digunakan untuk penentuan posisi pengeboran dan pengetapan, jadi proses pembuatan mall ini sangat penting, bagaimana caranya ikuti instruksi dari gambar dibawah ini:

Taruh Flock sock diatas kertas, kemudian buat lingkaran mengikuti diameter lingkaran luar dari flock sock.

Setelah itu buat sembarang garis di dalam lingkaran yang sudah berhasil dibuat tadi dengan menggunakan Flock sock, buatlah dua buah garis sembarang sampai menyerupai gambar dibawah ini

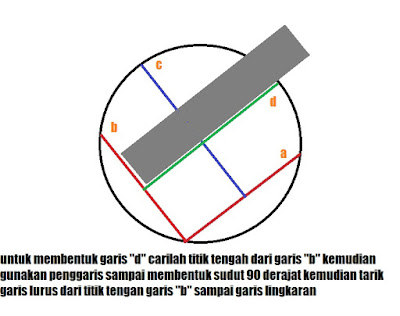

Setelah dua buah garis terbentuk langkah selanjutnya adalah menentukan titik tengah dari kedua garis yang sudah dibuat tadi semisal panjang garis yang dibuat adalah 5 cm maka buatlah tanda pada garis tersebut di 2.5 cm yang merupakan titik tengahnya, setelah itu buat garis dengan menggunakan penggaris dari titik tengah menuju ke garis lingkaran (diusahakan tegak lurus ya) seperti pada gambar dibawah ini.

setelah kita mengikuti instruksi seperti gambar diatas maka kita akan mendapatkan titik tengah dari lingkaran yang sudah kita buat seperti gambar dibawah ini

langkah selanjutnya adalah menambahkan garis dari persilangan garis sampai keluar dari garis lingkaran seperti gambar berikut ini

setelah itu kita pas kan flock sock dengan diameter lingkaran kemudian buat garis dengan mengikuti garis yang keluar dari lingkaran. Gunakan penggaris dan pensil untuk melakukan pembuatan garis pada flock sock seperti pada gambar di bawah ini

3. Setelah Flock sock diberikan garis tegak lurus keatas dengan mengikuti mall lingkaran yang di buat pada kertas, langkah selanjutnya adalah melakukan pengukuran posisi pengeboran yang aman seperti pada gambar dibawah ini

jika kita melihat gambar diatas saya melakukan pengepasan clean out dan flock sock untuk menentukan posisi titik pengeboran yang aman, dalam percobaan yang saya lakukan saya mendapatkan jarak aman yaitu seluas 2.5 cm, akan tetapi saya putuskan untuk melakukan pengeboran di jarak 1.5 cm, oleh karena itu saya memberikan tanda di jarak 1.5 cm di semua garis yang sudah saya buat di awal, yaitu garis tegak lurus yang dibuat berdasarkan mall lingkaran.

4. Setelah Flock sock diberikan tanda di setiap garis tegak lurus dengan jarak 1.5 cm, selanjutnya adalah membuat garis secara melingkar mengikuti tanda yang dibuat di jarak 1.5 cm tadi sampai pada akhirnya nanti akan membentuk tanda (+) yang akan mempermudah dalam proses pengeboran. Untuk membuat garis melingkar kita bisa menggunakan kertas sebagai pengganti penggaris nya seperti pada gambar di bawah ini

5. Setelah proses mall pada flock sock selesai dan kita mendapatkan posisi pengeboran yang aman, maka langkah selanjutnya adalah melakukan pengeboran dengan menggunakan mata bor 4.5 mm. Lakukan pengeboran di setiap posisi yang terdapat tanda (+) pada flock sock, seperti pada gambar di bawah ini

6. Setelah proses pengeboran selesai dilakukan, langkah selanjutnya adalah melakukan pembuatan ulir dalam di setiap lubang yang sudah berhasil kita bor tadi, gunakan handtap M5, lakukan perlahan-lahan tidak perlu tenaga yang besar karena bahan yang kita tap merupakan bahan plastik, jika menggunakan tenaga yang terlalu besar khawatir ulir dalam yang dibuat malah rusak.

7. Setelah proses pembuatan ulir dalam selesai dibuat selanjutnya kita bisa memasang nepel ulir 5 mm ke dalamnya, tapi diusahakan nepel ulir 5 mm diberikan seltip putih pada ulir nya terlebih dahulu supaya mencegah kebocoran nantinya pada saat pemakaian, seperti pada gambar dibawah ini

8. Setelah pemasangan nepel ulir 5 mm selesai selanjutnya kita bisa melakukan pengeleman pada clean out 2" dan memasukan kedalam flock sock seperti pada gambar dibawah ini

Setelah semua proses dilakukan maka kita sudah selesai membuat manifold hidroponik, jadi manifold hidroponik ini akan menampung air nutrisi yang ditekan oleh pompa, setelah tertampung air nutrisi ini akan dialirkan kedalam pipa peremajaan dengan menggunakan selang PE 5 mm, bisa juga menggunakan nepel 7mm, jika menggunakan nepel 7mm maka gunakanlah mata bor 6.5 mm dan juga hand tap M7, dan jangan lupa gunakan selang PE 7 mm untuk pendistribusian air nutrisinya kedalam pipa peremajaan.

Berikut ini anggaran belanja nya

Cukup mudahkan pembuatannya, selamat mencoba dirumah, selamat berhidroponik, hijaukan Indonesia.

Berikut ini video tutorialnya semoga bisa lebih membantu dalam menjelaskan langkah demi langkahnya, jangan lupa subscribe dan likenya ya. Terimakasih
